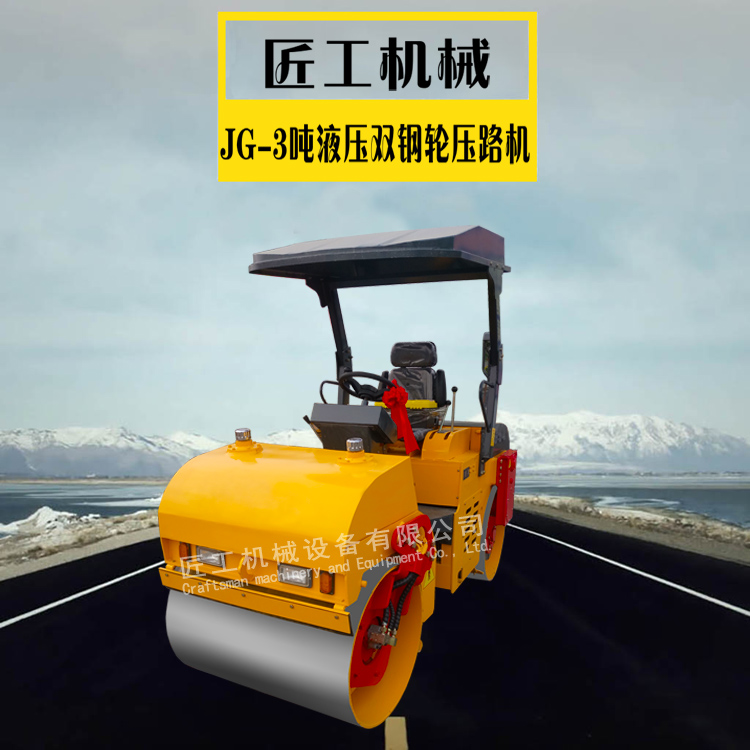

JG-3T液压压路机
JG-3T液压振动压路机是一种轻型压实机械,适用于沟槽、道路、体育场地修筑工地路面压实平整工作。
该机主要由铰接式车架、振动轮、转向轮、动力装置、传动装置、液压系统、操纵机构和电器系统等主要部分组成。
产品特点:
- 前轮系铰接式振动轮,可操纵压路机的运行方向,前轮向左右两侧转弯的最大转向角达±30度,前后车架摆动角为±10度,能根据道路的崎岖不平情况自动调整压路机的平衡位置。
- 后轮系驱动轮,通过侧传动箱体与变速箱相连,振动系统由液压泵、液压马达、电磁阀等组成,通过电磁阀控制,操作灵活方便。振动轮与车架之间装有减振器,隔绝振动轮的振动传递到车架上,以使驾驶员操作舒适。
- 压路机的动力装置为国内知名品牌柴油发动机,安装在后车架上,柴油机和后车架之间装有减振器,隔离柴油机的振动传递到车架,柴油机的动力从左边输出传递到变速箱以及双联泵,以提供相应的机械性能和液压性能来维持系统工作。
- 变速箱位于后车架的左侧,它包括变速机构、换向机构、制动器三部分,使压路机获得前进、后退各三档不同的速度以及实现整机的行驶制动和停车制动。
- 液压系统上装有测压点,便于及时掌握和调整系统压力,转向采用全液压转向器,使转向操纵轻便灵活。
- 电器系统装有照明设备,便于在雾天或夜间作业,压路机的前后轮均装有刮泥板与洒水装置,作业时可以保持轮面清洁。防翻架为标准配置,安全起见不允许自动拆下。
产品参数:
产品型号 |
JG-3T液压压路机 |
发动机型号 |
ZN390 |
形式 |
立式水冷四冲程 |
功率 |
22kw |
激振力 |
55KN |
振动频率 |
50HZ |
理论振幅 |
0.5mm |
爬坡能力 |
30% |
震动轮宽度 |
1090mm |
振动轮直径 |
780mm |
压实速度:一档 |
2.4km/h |
压实速度:二档 |
5.0km/h |
压实速度:三档 |
7.8km/h |
驱动力静线载荷 |
153N/cm |
振动轮静线载荷 |
120N/cm |
外形尺寸(长*宽*高) |
2880*1275*2650mm |
工作质量 |
3030kg |
